LGMG Off-Highway Dump Truck 2023 – Heat dissipation assembly of retarder – A0301-2703015289
Category: 2023 > Off-Highway Dump Truck > MT106LF > M1060W4A0M001

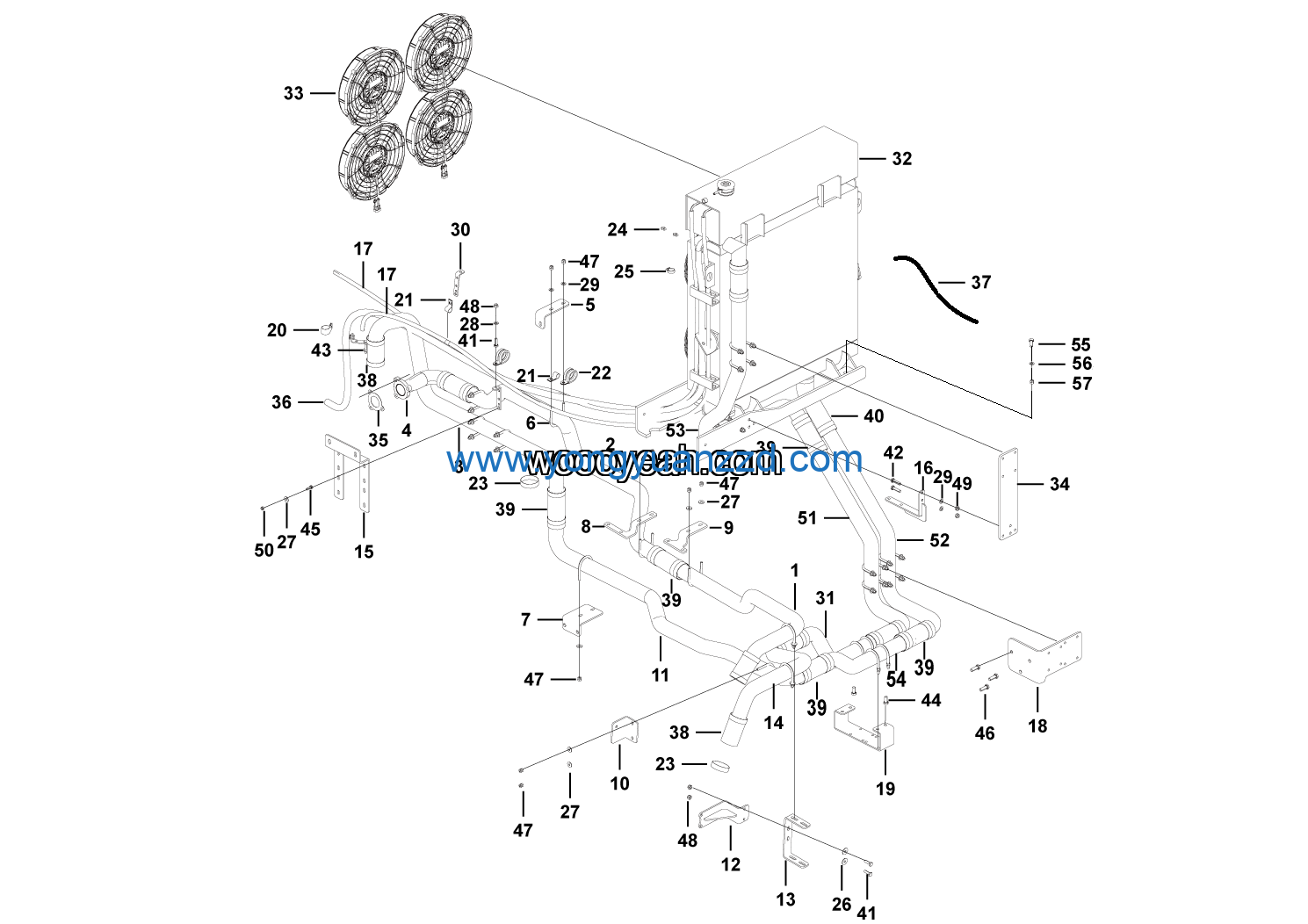

Parts List:
| No. | Part Name | Part Number | Qty |
|---|---|---|---|
| 1 | L-shaped mounting plate 100*85*70 | 27030151991 | 1 |
| 2 | Return pipe ⅷ | 27030151971 | 1 |
| 3 | Support | 27030140901 | 1 |
| 4 | Support | 27030140931 | 1 |
| 5 | Return pipe i | 27030151911 | 1 |
| 6 | Support | 27030139451 | 1 |
| 7 | Pipe support welding | 27030152921 | 1 |
| 8 | Radiator cannulation | 27030109491 | 2 |
| 9 | L-shaped plate 245*150*180 | 27030152911 | 1 |
| 10 | L-shaped mounting plate 270*77*88 | 27030152011 | 1 |
| 11 | Pipe | 27030140831 | 1 |
| 12 | Clamp R-D32-M10 | 4190707972 | 1 |
| 13 | Clamp R-D20-M10 | 4190707969 | 1 |
| 14 | Cable tie HS-J117 | 4130704969 | 3 |
| 15 | T-bolt clamp φ68-φ76 | 4190707306 | 46 |
| 16 | Hose clamp JB8870-D16 | 4017010173 | 4 |
| 17 | Hose clamp JB8870-D32 | 4017000011 | 2 |
| 18 | Washer GB96.1-10EpZn-300HV | 4015000197 | 2 |
| 19 | Washer GB96.1-8EpZn-300HV | 4015000256 | 33 |
| 20 | Washer GB97.1-10EpZn-300HV | 4015000162 | 6 |
| 21 | Washer GB97.1-10flZnyc-300HV-480 | 4015010339 | 5 |
| 22 | Pipe | 27030140821 | 1 |
| 23 | Plate | 27010113352 | 4 |
| 24 | Return pipe ⅱ | 27030151921 | 1 |
| 25 | Auxiliary radiator assy M9116512 | 4110706729 | 1 |
| 26 | Brushless fan LG03-FJ-001 | 4110705789 | 4 |
| 27 | Board 400*100*10 | 27030152021 | 1 |
| 28 | Pipe | 27030122951 | 1 |
| 29 | Water supply tube of water tank | 27030108222 | 1 |
| 30 | Liquid slow heat dissipation power cord | 27200148751 | 1 |
| 31 | Pipe | 27030151061 | 3 |
| 32 | Pipe | 27030151071 | 9 |
| 33 | Pipe | 27030141041 | 1 |
| 34 | Hose 72*6*290 | 27030151981 | 1 |
| 35 | Bolt GB5783-M10*30EpZn-8.8 | 4011000084 | 8 |
| 36 | Bolt GB5783-M10*40flZnyc-10.9-480 | 4011010769 | 3 |
| 37 | Bolt GB5783-M10*50EpZn-8.8 | 4011000489 | 1 |
| 38 | Bolt GB5783-M12*25EpZn-8.8 | 4011000197 | 2 |
| 39 | Bolt GB5783-M8*25EpZn-8.8 | 4011000106 | 1 |
| 40 | Bolt GB5786-M12*1.5*35EpZn-8.8 | 4011010010 | 3 |
| 41 | Nut GB6170-M8EpZn-8 | 4013000033 | 84 |
| 42 | Nut GB6185.1-M10EpZn-8 | 4013010119 | 8 |
| 43 | Nut GB6185.1-M10flZnyc-8-480 | 4013010292 | 3 |
| 44 | Pipe | 27030121391 | 1 |
| 45 | Nut GB6185.1-M8flZnyc-8-480 | 4013010314 | 1 |
| 46 | Return pipe ⅲ | 27030151931 | 1 |
| 47 | Return pipe ⅴ | 27030151951 | 1 |
| 48 | Return pipe ⅳ | 27030151941 | 1 |
| 49 | Return pipe ⅵ | 27030151961 | 1 |
| 50 | Bolt GB5783-M12*60EpZn-8.8 | 4011000284 | 4 |
| 51 | Washer GB96.1-12EpZn-300HV | 4015000186 | 4 |
| 52 | Nut GB6185.1-M12EpZn-8 | 4013010120 | 4 |
| 53 | Support | 27030139461 | 1 |
| 54 | Ubolt | 27030120641 | 21 |
| 55 | Support | 27030140981 | 1 |
| 56 | Plate | 27030138531 | 1 |
| 57 | Plate | 27030138521 | 1 |
